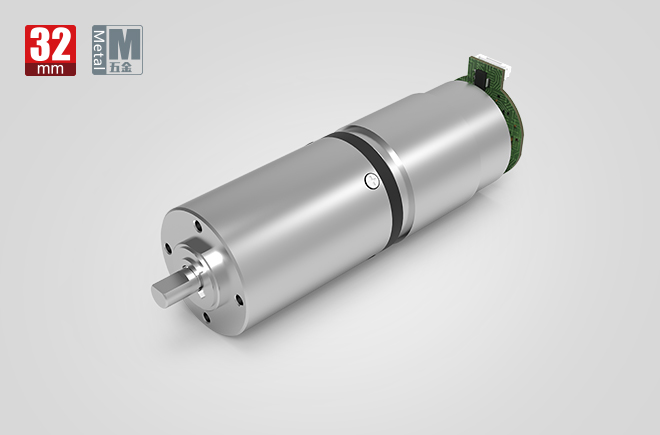

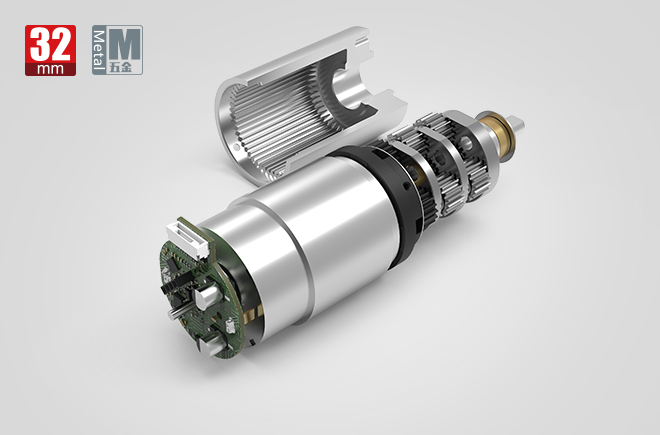

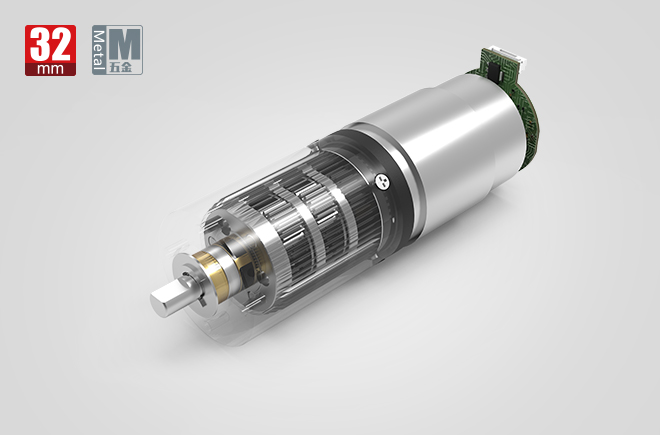

產品參數
產品規格：Φ32MM
齒輪材料：金屬、塑料（可綜合）
產品電流：295mA（可定制）
減速比：4—1296（可定制）
輸出轉速：5-1675r/min（可定制）
輸出功率：2.8W-10W
輸出電壓：12V
齒輪箱類型：金屬行星齒輪箱；
適用驅動電機：直流電機；
驅動輸出軸：金屬輸出軸
輸出軸形狀：D形軸、圓形軸、雙扁形軸、六邊形軸、五邊形軸、四方軸；
產品特點：體積小、質量輕、驅動良好、噪音低、精度高、扭矩大。
齒輪箱參數
| 齒輪級數 | 1 | 2 | 3 | 4 |
| 減速比 | 4/6 | 16/24/33 | 67/94/133/188 | 272/383/540/763/1076 |
| 最大容許扭力(gf.cm) | 50000 | 50000 | 50000 | 50000 |
| 瞬間容許力矩(gf.cm) | 150000 | 150000 | 150000 | 150000 |
| 齒輪箱效率 | 90 | 85 | 80 | 75 |
| 長度 | 29.1 | 39.1 | 49.1 | 59.1 |
馬達規格參數
| 馬達(可選擇) | 空心杯電機、無刷電機、步進電機 |
| 電壓(可選擇) | 3-24V |
| 輸入速度 | ≤15000rpm |
| 電流 | 300mA max |
產品規格：Φ32MM
齒輪材料：金屬、塑料（可綜合）
產品電流：295mA（可定制）
減速比：4—1296（可定制）
輸出轉速：5-1675r/min（可定制）
輸出功率：2.8W-10W
輸出電壓：12V
齒輪箱類型：金屬行星齒輪箱；
適用驅動電機：直流電機；
驅動輸出軸：金屬輸出軸
輸出軸形狀：D形軸、圓形軸、雙扁形軸、六邊形軸、五邊形軸、四方軸；
產品特點：體積小、質量輕、驅動效率高、噪音低、精度高、扭矩大。
齒輪級數：1
- 驅動比
- 4/6
- 最大容許扭力(gf.cm)
- 50000
﹀
- 瞬間容許力矩(gf.cm):
- 150000
- 齒輪箱效率
- 90
- 長度
- 29.1
齒輪級數：2
- 驅動比
- 16/24/33
- 最大容許扭力(gf.cm)
- 50000
﹀
- 瞬間容許力矩(gf.cm):
- 150000
- 齒輪箱效率
- 85
- 長度
- 39.1
齒輪級數：3
- 驅動比
- 67/94/133/188
- 最大容許扭力(gf.cm)
- 50000
﹀
- 瞬間容許力矩(gf.cm):
- 150000
- 齒輪箱效率
- 80
- 長度
- 49.1
齒輪級數：4
- 驅動比
- 272/383/540/763/1076
- 最大容許扭力(gf.cm)
- 50000
﹀
- 瞬間容許力矩(gf.cm):
- 150000
- 齒輪箱效率
- 75
- 長度
- 59.1
馬達規格參數
| 馬達(可選擇) | 空心杯電機 |
| 電壓(可選擇) | 3-24V |
| 輸入速度 | ≤15000rpm |
| 電流 | 300mA max |
推薦產品
型號
ZWBMD032032-4
ZWBMD032032-6
ZWBMD032032-16
ZWBMD032032-24
ZWBMD032032-33
ZWBMD032032-67
ZWBMD032032-94
ZWBMD032032-133
ZWBMD032032-188
ZWBMD032032-272
ZWBMD032032-383
ZWBMD032032-540
ZWBMD032032-763
ZWBMD032032-1076
額定轉速
1875
1250
469
313
227
112
80
56
40
28
20
14
10
7
最高轉速
7500
5000
1875
1250
909
448
319
226
160
110
78
56
39
28
額定容許力矩(gf.cm)
50000
50000
50000
50000
50000
50000
50000
50000
50000
50000
50000
50000
50000
50000
瞬間容許力矩(gf.cm)
150000
150000
150000
150000
150000
150000
150000
150000
150000
150000
150000
150000
150000
150000
減速比
4
6
16
24
33
67
94
133
188
272
383
540
763
1076
減速箱長L1(mm)
29.1
39.1
49.1
59.1
總長L(mm)
71.6
81.6
91.6
101.6
ZWBMD032032-4
- 額定轉速:
- 1875
- 最高轉速:
- 7500
﹀
- 額定容許力矩(gf.cm):
- 50000
- 瞬間容許力矩(gf.cm):
- 150000
- 減速比:
- 4
- 減速箱長L1(mm):
- 29.1
- 總長L(mm):
- 71.6
ZWBMD032032-6
- 額定轉速:
- 1250
- 最高轉速:
- 5000
﹀
- 額定容許力矩(gf.cm):
- 50000
- 瞬間容許力矩(gf.cm):
- 150000
- 減速比:
- 6
- 減速箱長L1(mm):
- 29.1
- 總長L(mm):
- 71.6
ZWBMD032032-16
- 額定轉速:
- 469
- 最高轉速:
- 1875
﹀
- 額定容許力矩(gf.cm):
- 50000
- 瞬間容許力矩(gf.cm):
- 150000
- 減速比:
- 16
- 減速箱長L1(mm):
- 39.1
- 總長L(mm):
- 81.6
ZWBMD032032-24
- 額定轉速:
- 313
- 最高轉速:
- 1250
﹀
- 額定容許力矩(gf.cm):
- 50000
- 瞬間容許力矩(gf.cm):
- 150000
- 減速比:
- 24
- 減速箱長L1(mm):
- 39.1
- 總長L(mm):
- 81.6
ZWBMD032032-33
- 額定轉速:
- 227
- 最高轉速:
- 909
﹀
- 額定容許力矩(gf.cm):
- 50000
- 瞬間容許力矩(gf.cm):
- 150000
- 減速比:
- 33
- 減速箱長L1(mm):
- 39.1
- 總長L(mm):
- 81.6
ZWBMD032032-67
- 額定轉速:
- 112
- 最高轉速:
- 448
﹀
- 額定容許力矩(gf.cm):
- 50000
- 瞬間容許力矩(gf.cm):
- 150000
- 減速比:
- 67
- 減速箱長L1(mm):
- 49.1
- 總長L(mm):
- 91.6
ZWBMD032032-94
- 額定轉速:
- 80
- 最高轉速:
- 319
﹀
- 額定容許力矩(gf.cm):
- 50000
- 瞬間容許力矩(gf.cm):
- 150000
- 減速比:
- 94
- 減速箱長L1(mm):
- 49.1
- 總長L(mm):
- 91.6
ZWBMD032032-133
- 額定轉速:
- 56
- 最高轉速:
- 226
﹀
- 額定容許力矩(gf.cm):
- 50000
- 瞬間容許力矩(gf.cm):
- 150000
- 減速比:
- 133
- 減速箱長L1(mm):
- 49.1
- 總長L(mm):
- 91.6
ZWBMD032032-188
- 額定轉速:
- 40
- 最高轉速:
- 160
﹀
- 額定容許力矩(gf.cm):
- 50000
- 瞬間容許力矩(gf.cm):
- 150000
- 減速比:
- 188
- 減速箱長L1(mm):
- 49.1
- 總長L(mm):
- 91.6
ZWBMD032032-272
- 額定轉速:
- 28
- 最高轉速:
- 110
﹀
- 額定容許力矩(gf.cm):
- 50000
- 瞬間容許力矩(gf.cm):
- 150000
- 減速比:
- 272
- 減速箱長L1(mm):
- 59.1
- 總長L(mm):
- 101.6
ZWBMD032032-383
- 額定轉速:
- 20
- 最高轉速:
- 78
﹀
- 額定容許力矩(gf.cm):
- 50000
- 瞬間容許力矩(gf.cm):
- 150000
- 減速比:
- 383
- 減速箱長L1(mm):
- 59.1
- 總長L(mm):
- 101.6
ZWBMD032032-540
- 額定轉速:
- 14
- 最高轉速:
- 56
﹀
- 額定容許力矩(gf.cm):
- 50000
- 瞬間容許力矩(gf.cm):
- 150000
- 減速比:
- 540
- 減速箱長L1(mm):
- 59.1
- 總長L(mm):
- 101.6
ZWBMD032032-763
- 額定轉速:
- 10
- 最高轉速:
- 39
﹀
- 額定容許力矩(gf.cm):
- 50000
- 瞬間容許力矩(gf.cm):
- 150000
- 減速比:
- 763
- 減速箱長L1(mm):
- 59.1
- 總長L(mm):
- 101.6
ZWBMD032032-1076
- 額定轉速:
- 7
- 最高轉速:
- 28
﹀
- 額定容許力矩(gf.cm):
- 50000
- 瞬間容許力矩(gf.cm):
- 150000
- 減速比:
- 1076
- 減速箱長L1(mm):
- 59.1
- 總長L(mm):
- 101.6
*以上規格數據僅供參考，如有修改恕不另行通知。
* The above specifications are subject to change without prior notice.
